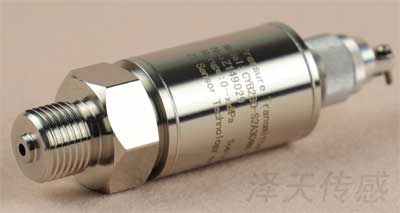

2017年6月，澤天傳感CYB320濺射膜壓力傳感器100MPa產品在進行80Hz、150Hz、200Hz及35g、1h振動試驗中有產品損壞，現將損壞產品的分析及確定采用的對策報告如下：

一、CYB320壓力傳感器在機械振動中易損壞的部位

在機械振動中，產品的下列部位對其較敏感：1、螺釘裝配；2、觸點線路；3；殼體焊接；4、錫焊點；5、引線；6、鍵合點，7、鍵合引線。如果這七個部位在生產制作中留下隱患，則產品易損壞。

二、本次機械振動中CYB320出現的問題

經過解剖，在本次振動被損壞的產品為壓力傳感器引線支架上有一M1.6螺釘受振滑出，滑出的螺釘將內引線（鍵合引線）撞斷，導致產品失效。

三、失效原因分析

該螺釘為什么會被振動滑出，總體分析起來有如下原因：

1、操作者未將螺釘上緊，上死。這是最直接的原因，由于沒有上緊、上到底、導致在1h的振動中螺釘震松滑出。

2、裝配后螺孔與螺釘有間隙，由于機械加工件都留有誤差，螺釘與螺孔的配合有一定的間隙，有的間隙較小，結合就緊，有的間隙大一些，結合就松一下，裝配時主要靠手感，如果忽略了這一點，有的螺釘雖然擰到底，也擰不動了，但是并不緊（對間隙大的而言），因此，較長時間的振動將螺釘震松滑出。

3、上螺釘?shù)纳疃炔粔蜷L，螺釘雖然上緊了，結合也緊密，但是因深度不夠，螺釘螺紋嚙合不多，也會經不住長時間的振動。

4、螺釘質量不行，被振斷，在強振動下，如果螺釘材料有問題，就會產生機械斷裂。

在上述4個原因的分析中，根據整個螺釘滑出，第4點可以排除，根據產品試驗只有1只螺釘受振動滑出，說明1、2兩點可能性最大。

四、解決措施

螺釘裝配，總是有間隙，而且擰緊也是相對而言。在振動（量值高，頻率低，時間長）作用下，螺釘是容易產生松動的，是對振動最為敏感的七個隱患因素之首位。因此，對這種特定環境要求的產品而言，必須在工藝設計上作出重要保證，要多重保險。螺釘滑出即為多余物，多余物對產品是有較大危害的，因此必須采取措施保證螺釘絕不會滑出。目前，采用加膠固化是較好的手段。同時，在設計上保證產品可靠，在針對強度大、時間長、頻率低的振動，壓力傳感器設計上應作充分的考慮，對上述的七大因素應逐個分析應對。就CYB320濺射膜壓力傳感器而言，取消了電位器，無觸點線路，應該逐一分析其可靠性。例如引線、焊點，都要有足夠的措施保證其可靠。本文源自澤天傳感，版權所有，轉載請保留！
