懸掛式（電纜式）浮球液位開關是由橡膠電纜懸掛重錘和橢圓浮球組成，浮球內裝滑動磁鋼及一付磁控接點，巧妙地利用浮球在液位中的三種不同狀態，實現了水位上升與下降對上限和下限的記憶功能，接點串進電機控制回路，便可以達到水塔或水箱自動進水的控制。

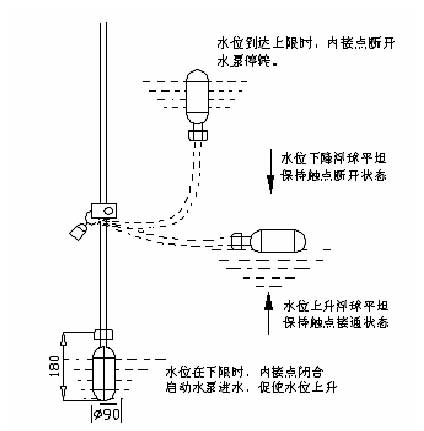

圖一浮球開關動作原理圖

應用領域

水電行業：集水井、清水井、頂蓋排水、生活水塔、貯水池、前池的水位控制與報警；

給排水行業：自來水廠的混合池、砂石過濾池、沉淀池、取水口、貯水池、水塔的水位報警與控制；

污水處理廠的消化池初沉池、平衡池、污水池、曝汽池、欄污格柵、濃縮池的水位控制與報警。

技術參數

環境溫度<65℃

介質比重>0.6g/cm3

觸點容量220V，3A

注：本液位開關須配合控制電路使用

安裝使用

根據水塔高度選擇相應長度的液位開關，把電纜上端固定在水池上，調整重錘于上下限水位的中部，電纜兩線頭接進控制回路，檢查無誤即可開泵試運行，經過一兩個上水周期觀察是否有卡住或翻轉不良等現象，調整至最佳狀態即可正式投入運行。
